Produktu apraksts

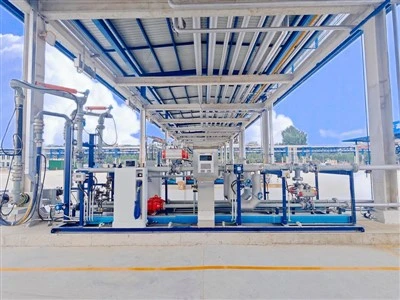

Pamatojoties uz zemās temperatūras īpatnībām un ar to saistītajām SDG vides īpašībām, SDG skid{0}}montēti instrumenti un aprīkojums ir integrēti metāla karkasā.

Galvenokārt SDG iekraušanas mērīšanas buksēšanas sistēma ietvēra SDG iekraušanas sviru, SDG plūsmas mērītāju, SDG automātisko vārstu, temperatūras un spiediena raidītāju, SDG partijas kontrolieri utt.

Produktu PID

product-1629-1130

Produktu darbplūsma

Ražošanas posmi ir sarežģīti un galvenokārt ir sadalīti šādos ražošanas posmos:

Produktu priekšrocības

Viegli uzstādīt

Sašķidrinātās dabasgāzes apakšējās iekraušanas mērīšanas slīdni ir viegli uzstādīt ar tikai 3 savienojumiem, kas jāveic uz lauka

Samaziniet izmaksas

Ievērojami samazina instalēšanas izmaksas, ja visi sistēmas elementi ir iepriekš{0}}iebūvēti

Optimāls dizains

Izmantojot Autoware gadu pieredzi, tiks nodrošināts, ka ventilācijas uztvērēji vai spiediena rezervuāri ir atbilstoši izmēriem, lai nodrošinātu optimālu sistēmas veiktspēju.

Produktu specifikācijas

LNG apakšējās iekraušanas mērīšanas Skid Loading procesa parametrs
	SDG cauruļvads (šķidrā fāze)	NG cauruļvads (šķidrā fāze)
Darbības temperatūra	-196 grādi / 50 grādi	-196 grādi / 50 grādi
Projektētā temperatūra	-196 grādi / 100 grādi	-196 grādi / 100 grādi
Darba spiediens	0,55 Mpa	0,1–0,55 Mpa
Dizaina spiediens	0,88 Mpa	0,78 Mpa
Dizaina plūsma	60m³/h	200m³/h
Vidēja	LNG	LNG
Blīvums	439,8 kg/m³	2,41 kg/m³
Viskozitāte	0,1237 mp.s	0,005 mp.s
Diametrs	3"	3"
Rūpnīcas instrukciju gaiss	0,5–0,7 Mpa (nodrošinot 0,6 MPa gaisa avotu rūpnīcā)
Slāpekļa attīrīšana	0,4–0,8 Mpa (nodrošinot 0,6 MPa gaisa avotu rūpnīcā)	Apkārtējās vides temperatūra
Bīstamā zona	ZONA1
Ex pakāpe	Ne mazāk kā EXdii DT4
Aizsardzības līmenis	Ne mazāks par IP65
